Небольшое вступление.

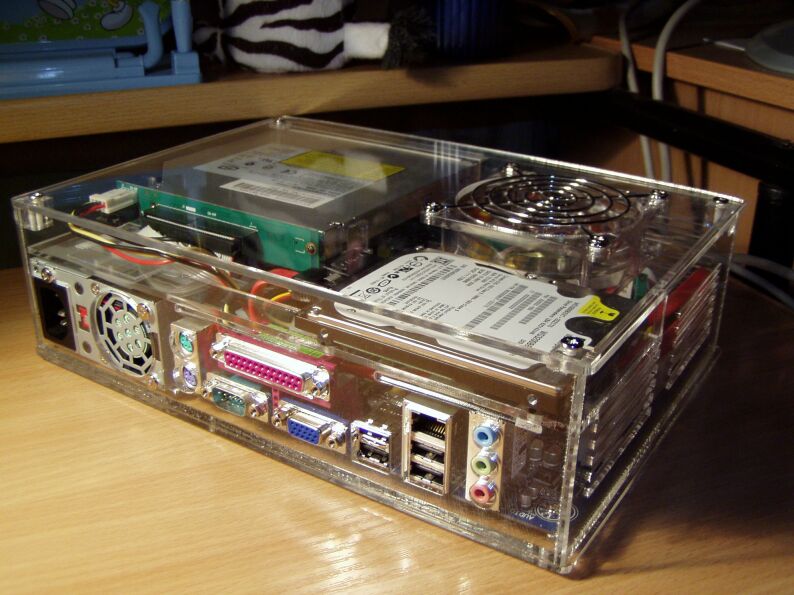

Как всем известно, все имеет свой срок службы и рано или поздно приходится вещь либо ремонтировать, либо модернизировать или вообще выкидывать в мусор. Так и у меня настал момент, когда пришлось модернизировать корпус ноутбука Acer Aspire 5738zg из-за плохого охлаждения и вышедшей из строя матрицы экрана. Поначалу ноутбук стоял на импровизированной подставке, для лучшего доступа воздуха к днищу. Потом пришлось снять клавиатуру, которая и так была без пары кнопок, и налепить на южный мост радиатор. После долгих попыток улучшить охлаждение, долгих размышлений и выбора способа помочь бедняге я все-таки решился на построение нового корпуса для него.корпус для ноутбука своими руками

Ноутбук я не однократно разбирал для замены термопасты и поэтому знаю, что материнская плата цельная и это уже плюс, ведь конструкцию корпуса можно сделать попроще.

Идея в голове есть, желание есть и значит, пора приступать к действиям!

Вначале я составил для себя небольшой план, описывающий последовательность моих действий и придерживался его на всем протяжении процесса построения корпуса. Представляю вам сам план:

План есть. Теперь перейдем к описанию самого процесса по плану.

 Выбор материала
Первым стал вопрос выбора материала для корпуса. Так как бюджет не позволял прикупить дорогих материалов, то я остановил свой выбор на фанере толщиной 70 мм. Прикинул, что листа фанеры размерами 3000х2000ММ мне хватит с огромным запасом, да и это очень податливый материал легкий в обработке. Лист фанеры был закуплен, и дальше предстояло выбрать конструкцию и дизайн корпуса.

 Разработка модели будущего корпуса.

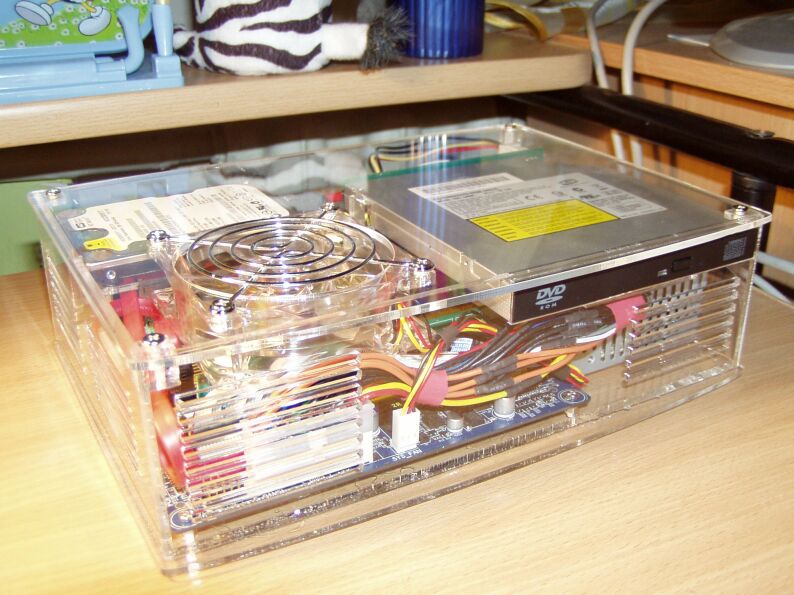

Главной задачей было улучшение охлаждения и поэтому корпус должен быть не слишком тесный, плюс ко всему нужно исходить из размеров платы ноутбука, расположения портов и гнезд. Чтоб не заморачиваться, я решил корпус сделать в виде простого горизонтального короба на ножках. Так как все гнезда ноутбука расположены в одной плоскости, облегчается задача по проектированию нового корпуса. Чтобы не наваять ерунды (и в дальнейшем не пришлось делать чистку ноутбука) изначально нужно снять размеры с оригинального корпуса, затем прикинуть на листе бумаги примерный чертеж с указанием всех размеров, портов и гнезд подключения периферии. Главное – это отвод тепла от платы ноутбука, поэтому плату нужно крепить не в плотную к днищу корпуса, а это значит, что необходимы опорные стойки. Стойки решено было сделать из того, что было – из реек. Чтобы железо ноутбука грелось еще меньше, не плохо – бы прикрутить пару вентиляторов от компьютера. Так и решил поступить. Для лучшего обдува решено было пару вентиляторов поставить на вдув в дне корпуса, а третий на выдув сбоку.Корпус для ноутбука своими руками - фото 2
Итак, примерная схема есть, но для лучшего представления вида будущей самоделки лучше иметь 3D модель.

Для создания 3D моделей используют программы САПР (Система Автоматизированного Проектирования) и их достаточно в интернете. Я использую программу «Google Sketchapp» и рекомендую ее всем, кто не хочет разбираться с «тяжелыми» профессиональными программами для проектирования. Sketch App легок в изучении, имеет простой интерфейс и по нему есть простые в повторении видео уроки в сети интернет.
При построении модели в программе решил сразу для красоты наложить рисунки. Нашел пару картинок в интернете и прилепил поверх стенок модели.

Раскрой деталей корпуса из выбранного материала
Тут все просто. Переносим разметку деталей на материал и выпиливаем чем есть, я пилил вручную ножовкой.

 Обработка деталей корпуса и вырезание отверстий для выходов платы
После того как выпилил все детали, разметил отверстия для радиатора, вентиляторов и всех разъемов. Далее зашкурил все поверхности крупнозернистой наждачной бумагой, а потом мелкозернистой (нулевкой). После всего зашпатлевал поверхности и еще раз зашкурил.

 Сборка и покраска корпуса
Тут тоже все просто. Собрал все детали воедино с помощью уголков и саморезов по дереву. Примерил плату ноутбука – сидит как влитая. Далее отметил места для стоек и приклеил их на термоклей, закрепил саморезами.
При покраске поджидал сюрприз. Так как красил баллончиком впервые, то не учел толщину слоев и при нанесении второго слоя первый пополз. Поэтому пришлось все шкурить и красить повторно. Совет новичкам в малярном деле: красьте тонкими слоями с полной просушкой. Попутно с покраской вырезал и покрасил наклейки.

 Перенос материнской платы ноутбука в новый корпус и подключение устройств.
После высыхания краски наклеил все декорации, прикрутил вентиляторы, подключил их к внешнему блоку питания и перенес плату в корпус. Подключил все необходимое и после запуска «подопытного» и проверки температуры я был рад показаниям датчика. Температура упала в разы.

 В заключение
После всей проделанной работы я получил удовлетворение от достигнутой поставленной цели, а мой ПК отблагодарит меня более долгой и стабильной работой.

Вот и все, главное – желание, а дальше все получится. Успехов в творчестве
